频率范围 BDS B1/B2/B3 GPS L1/L2
GLONASS L1/L2
阻 抗 50 欧姆
极化方式 右旋圆极化
天线轴比 ≤3dB
水平面覆盖角度 360°
输出驻波 ≤2.0
最高增益 4dBi
HX-CA7606A 三系统七频航空天线，是一款高增益、低风阻型的天线。具有体积小巧、外观精美、高灵敏度、低
功耗、高可靠性等特性，极大提高了对高速运动载体定位的精度和速度。可配合多种接收机使用，广泛应用于导航调度、跟踪监测、测控等领域。尤其适用于高速移动的系统和领域，如航空等。
技术特点
1、低噪放增益高，可与较长线缆配接；
2、外罩采用耐高温的塑胶材料，并通过隔热设计保护内部电路；
3、采用整体防水设计，防水等级达到 IP67。
HX-CA7606A 三系统七频航空天线，是一款高增益、低风阻型的天线。具有体积小巧、外观精美、高灵敏度、低
功耗、高可靠性等特性，极大提高了对高速运动载体定位的精度和速度。可配合多种接收机使用，广泛应用于导航调度、跟踪监测、测控等领域。尤其适用于高速移动的系统和领域，如航空等。
技术特点
1、低噪放增益高，可与较长线缆配接；
2、外罩采用耐高温的塑胶材料，并通过隔热设计保护内部电路；
3、采用整体防水设计，防水等级达到 IP67。
技术参数
天线特性
频率范围 BDS B1/B2/B3 GPS L1/L2
GLONASS L1/L2
阻 抗 50 欧姆
极化方式 右旋圆极化
天线轴比 ≤3dB
水平面覆盖角度 360°
输出驻波 ≤2.0
最高增益 4dBi
低噪声放大器指标
增益 36±2dB
噪声系数 ≤2dB
输出驻波 ≤2.0
带内平坦度 ±2dB
工作电压 3～18VDC
工作电流 ≤45mA
结构特性

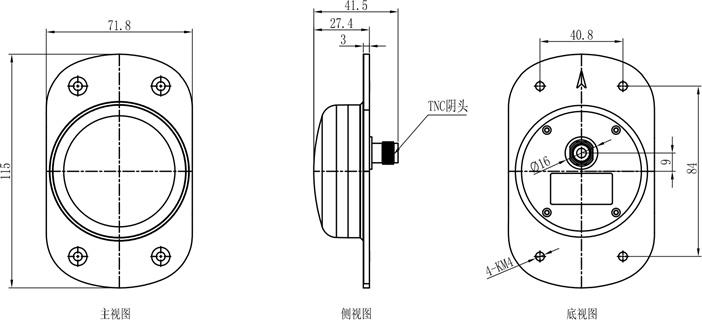

天线尺寸 115*71.8*41.5mm
接头形式 TNC 阴头
工作环境
工作温度 -40℃～+85℃
存储温度 -55℃～+85℃
湿 度 95% 不冷凝
