HX-BA682A 多星多频航空天线，是一款高增益、低风阻型的天线。具有体积小巧、外观精美、高灵敏度、低功耗、高可靠性等特性，极大提高了对高速运动载体定位的精度和速度。可配合多种接收机使用，广泛应用于导航调度、跟踪监测、测控等领域。尤其适用于高速移动的系统和领域，如航空等。
技术特点
1、低噪放增益高，可与较长线缆配接；
2、外罩采用耐高温的塑胶材料，并通过隔热设计保护内部电路；
3、采用整体防水设计，防水等级达到 IP67。
天线特性 输出驻波 ≤2.0
频率范围 BDS B1/B2 GPS L1/L2
GLONASS L1/L2 带内平坦度 ±1dB
工作电压 3～18VDC
工作电流 ≤45mA
阻 抗 50 欧姆
增益 36dB
极化方式 右旋圆极化
结构特性
天线轴比 ≤3dB
天线尺寸 119.8mm *76.6mm*34.5mm
水平面覆盖角度 360°
接头形式 TNC 阴头
输出驻波 ≤2.0
工作环境
最高增益 3dBi
工作温度 -40℃～+85℃
低噪声放大器指标
存储温度 -55℃～+85℃
增益 36dB 湿 度 95% 不冷凝
噪声系数 ≤2dB

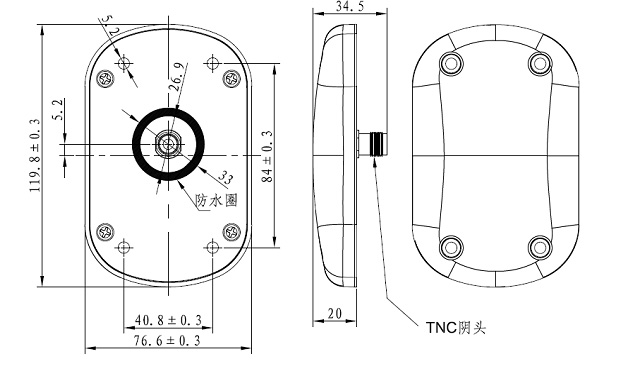

结构尺寸
